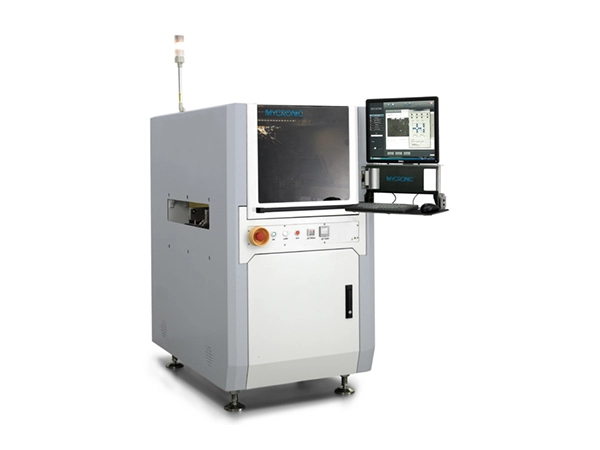

MYJ10X lehim pastası reaktiv çap sistemi qeyri-planar PCB-ləri (0,4 mm-dən az hündürlük fərqləri ilə) yerləşdirir və idarə olunan lehim pastası qalınlığını təklif edir və istifadəçilərə müxtəlif yerlərdə müxtəlif qalınlıqları təyin etməyə imkan verir. O, birbaşa komponentlər üzərində çapı dəstəkləyir və onu 3D/yığılmış yığma prosesləri üçün uyğun edir və trafaretlərə ehtiyacı aradan qaldıraraq yüksək səmərəlilik təmin edir.
- trafaret tələb olunmur; xüsusi lehim birləşmələrinin formalarını tələb edən tətbiqlər üçün xüsusilə uyğundur
- Müxtəlif məhsullar üçün sürətli proqramlaşdırma və yoxlama
- Eyni məhsulda bitişik yastıqlar arasında lehim həcmində əhəmiyyətli dəyişiklikləri idarə edə bilir
- Asanlıqla PoP (Package-on-Package) lehim paylama proqramlarını dəstəkləyir
- Təmizləmə tələb olunmur; son dərəcə asan təmir
- Xüsusilə yüksək inteqrasiya sıxlığı olan məhsullar üçün uyğundur
- Qeyri-bərabər səthlərə (müxtəlif hündürlüklərə) malik məhsullar üçün uyğun olan çevik paylama; lehim həcminə dəqiq nəzarət
| Əsas Parametrlər | MYJ10X In-line Lehim Pastası Jetinq Platforması |
| Ölçülər | 770 x 1200 x 1400 mm (G x D x Y) |
| Maşın Çəkisi | 650 kq (Standart konfiqurasiya) |
| Dağıtma sahəsi | W x D = 350 mm x 475 mm (Standart konfiqurasiya) |
| Maks. PCB Ölçüsü (Tək zolaqlı rejim) | G x D = 350 mm x 475 mm |
| Maks. PCB ölçüsü (iki zolaqlı rejim) | W x D = 350 mm x 210 mm (iki yollu eyni vaxtda) |
| Konveyer | Hündürlük 890–965 mm; standart SMEMA rabitəsi; ikili yol seçimi mövcuddur |
| Konveyerin yükgötürmə qabiliyyəti (fiksator daxil olmaqla) | 3 kq (daha ağır yüklər üçün fərdiləşdirmə tələb olunur) |
| Konveyer eninin tənzimlənməsi diapazonu | Tək yol: 50–475 mm; iki yollu eyni vaxtda: 50-210 mm |
| PCB qalınlığı | 0,5 mm < T < 6 mm; digər qalınlıqlar üçün tələb olunan fərdiləşdirmə |
| Yerləşdirmə dəqiqliyi | ±30μm @ 3σ (X, Y) |
| Təkrarlanma qabiliyyəti | ±15μm @ 3σ (X, Y) |
| Maks. sürət | 1000 mm/s (X, Y) |
| Maks. sürətlənmə | 1g (X, Y) |
|
|
|
| Əsas parametrlər | Lehim pastası püskürtmə klapanı |
| Valf konfiqurasiyası AP (kiçik) | 215–260μm; 2.1–3.2nl; 200Hz |
| Valf konfiqurasiyası AG (orta) | 330–520μm; 5-20 nl; 160–300Hz |
| Materialın qidalanma hava təzyiqi | 15.9 Psi |
| Atış hündürlüyü | 0.6±0.1mm |
| Sertifikat növü | CE |
