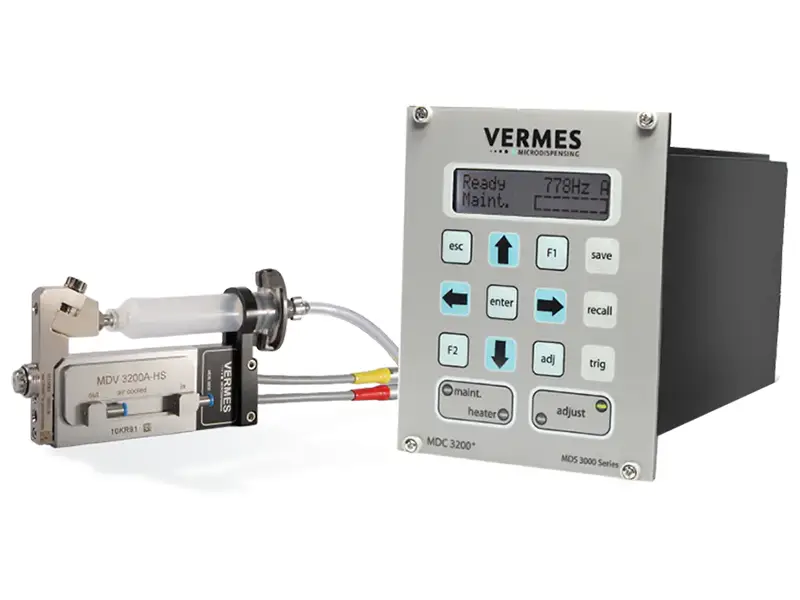

MDS 3200 seriyalı mikro paylama sistemi

Əməliyyat prinsipi

Bütün MDS paylayıcı klapanlar nəzarətçi tərəfindən idarə olunan ən son nəsil piezo ötürücülərə malikdir. Hər bir nəbzlə, piezo aktuator tappetin hərəkətini idarə edir və bununla da burun ağızını açır və ya bağlayır. Tappet, pyezo modulu ilə dəqiq bir qolu sistemi vasitəsilə bağlanır, piezo tərəfindən yaradılan kinetik enerjini paylama mühitinə ötürür, daha sonra təzyiq altında burundan atılır. Piezonun ultra sürətli və dəqiq şaquli hərəkəti sayəsində saniyədə yüzlərlə dəqiq, təkrarlanan nöqtələr paylana bilər. Aşağı və orta özlülüklü mayelər üçün nəzərdə tutulmuş sistemlərdən fərqli olaraq, MDS 3200+ klapan qeyri-işləmə dövrlərində açıq qalır (adətən açıq dizayn).

● Orta və yüksək özlülüklü mühitləri əhatə edən sənaye tətbiqləri üçün uyğundur

● Piezo texnologiyasına əsaslanan yüksək dəqiqlikli paylama

● İstehsalda sübut edilmiş dizayn

● Geniş tətbiqlər üçün uyğundur

● Kompakt məkanlara problemsiz inteqrasiya

● sübut edilmiş davamlılıq və keyfiyyət

● İstifadəçi xərclərini effektiv şəkildə azaldır

Sistem insan saçının diametrindən (150 mikrondan az) kiçik nöqtələri müstəsna tutarlılıq, dəqiqlik və təkrarlanma qabiliyyəti ilə vurmağa qadirdir. Onun ultra yüksək paylama tezliyi məhsuldarlığı artırmağa və xərcləri azaltmağa kömək edir.

Əsas Üstünlüklər

Yüksək Sürət: Maksimum tappet qaldırma zamanı klapan keçid tezliyi 3000 Hz-dən çox ola bilər (xüsusi tətbiqdən və paylama mühitindən asılı olaraq). 1000 Hz-ə qədər tezliklərdə davamlı işləmə qabiliyyətinə malikdir.

Çox yönlü: Parametrlər sərbəst şəkildə tənzimlənə bilər və maye xüsusiyyətlərinə əsasən fərdiləşdirilmiş paylama konfiqurasiyaları. Elektron nəzarətçi gecikmə olmadan real vaxt parametrlərini dəyişməyə imkan verir. Sistem aşağı və orta özlülüklü mayelər üçün də uyğundur (xüsusilə tez-tez tappet dəyişdirilməsi tələb olunduqda və ya minimum paylama həcmlərinə ehtiyac olduqda).

Dəqiq: Dəqiq və təkrarlanan nöqtələri çatdıraraq, geniş özlülük diapazonunda mayeləri səpə bilir. O, boşluqlar və ya yivlər kimi qeyri-müntəzəm səthlərdə işləyə bilər.

Güclü: Dəqiq mexaniki dizayn ən son nəsil piezoelektrik sürücüsünün hərəkətini kinetik enerjiyə çevirir və 1000 bar-a qədər təzyiqlərdə yüksək özlülüklü mayelərin fırlanmasına imkan verir.

Çevik: MDS 3200+ müxtəlif proqram ehtiyaclarını ödəmək üçün fərdiləşdirilmiş konfiqurasiyalara imkan verən modul dizayna malikdir. Maye xüsusiyyətlərinə və nöqtə ölçüsünə görə seçilə bilən geniş çeşidli nozzle vahidləri mövcuddur. Optimal paylama nəticələrinə nail olmaq üçün istifadəçilər müxtəlif həndəsələrə malik tappetlər arasından seçim edə bilərlər. Bundan əlavə, geniş spektrli mayelərlə uyğunluğu təmin etmək üçün müxtəlif materiallardan hazırlanmış komponentlər mövcuddur.

Tövsiyə olunan mayelər

MDS 3200+ çox yönlü paylama sistemi orta və yüksək özlülüklü mayelər üçün uyğundur. Sistem geniş çeşidli mayelər üçün uyğundur, məsələn:

● SMT yapışdırıcıları

● keçirici yapışdırıcılar

● keçirici gümüş epoksi

● Lehim pastası

● Flux

● Silikon

● LED fosfor

● Doldurma

● İsti əriyən yapışqan

Tətbiq nümunələri

Bu mikro paylama sistemi aşağıdakı sahələrdə istifadə edilə bilər:

● Avtomatlaşdırma

● Elektronika

● Maşınqayırma

● Avtomobil elektronikası

● Tibbi

● Əczaçılıq

● İnformasiya texnologiyaları

● Məişət elektronikası
