• Yüksək dəqiqlikli inteqrasiya olunmuş qaynaq çərçivəsi hərəkət dəqiqliyinin uzunmüddətli sabitliyini təmin edir
• Yüksək hərəkət dəqiqliyinə və səssiz işləməyə zəmanət vermək üçün idxal edilmiş dəqiq bilyalı vintlərdən istifadə edir
• Servo motorun qapalı dövrəli idarəetmə xüsusiyyətləri; minimum 0,002 mm ayırdetmə, 800 mm/s maksimum sürət və ± 0,025 mm təkrarlanma qabiliyyəti
• 3mm/5mm uzadılmış sancaqlar olan paslanmayan polad zəncirlərlə təchiz edilmişdir; 10 kq-a qədər yükləmə qabiliyyəti
• Yol zəncirləri üçün qoruyucu dizayn yapışqanla çirklənmənin qarşısını alır
• Dəyişmə vaxtı (CT) tələblərinə cavab vermək üçün əlavə tək seqmentli və ya iki seqmentli treklər
• Track profilləri üstün davamlılıq üçün sərt anodlaşdırılmış örtüklə təchiz edilmişdir
• İstifadəçi dostu interfeys; idarə etmək asan və öyrənmək asandır
• Müxtəlif dil ehtiyaclarını ödəmək üçün Çin/İngilis dilinə keçidi dəstəkləyir
• Zəngin xüsusiyyətlər; müxtəlif proses parametrlərinin qapalı dövrə monitorinqini dəstəkləyir
• Müxtəlif yerlərdəki əməliyyat ehtiyaclarına uyğun onlayn və oflayn proqramlaşdırmanı dəstəkləyir
• MES-in istehsalı izləmə sistemlərini daxil etmək üçün genişləndirilə bilər
• Örtüyün dəqiqliyini və istehsal sabitliyini təmin etmək üçün CCD əsaslı fidusial işarənin yerləşdirilməsini dəstəkləyir
• Proqrama əsaslanan avtomatik görmə kompensasiyası lövhənin yanlış hizalanması nəticəsində yaranan mövqe səhvlərini effektiv şəkildə aradan qaldırır
• CCD proqramlaşdırmanı dəstəkləyir, əl ilə tədrislə bağlı vaxt xərclərini əhəmiyyətli dərəcədə azaldır

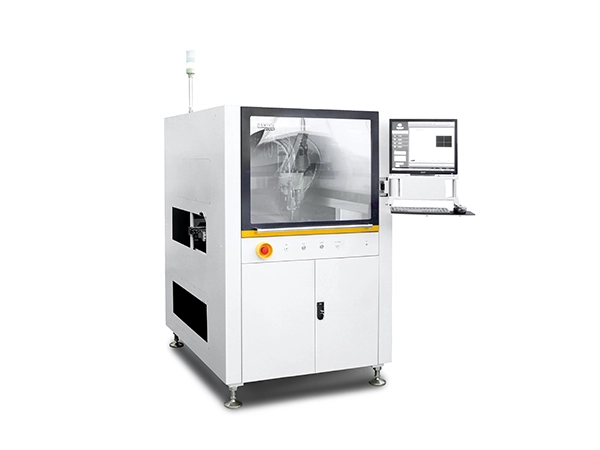

| Əsas Parametrlər | AC-500D |
| Güc | 220V, 2.2kVt, 10A, 50/60 Hz |
| Hava Təzyiq | 80 psi (5,5 bar) |
| Ölçülər | 1194×1462×1610mm (G×D×Y) |
| Maşın Çəkisi | 700 kq |
| Egzoz Tələbləri | Diametr 200mm, Hava axını ≥13m³/dəq |
| Genişlik Tənzimləmə Metodu | Elektrik |
| Rabitə Protokolu | SMEMA |
| Dağıtma sahəsi | L750×W600mm (Tək Vana) |
| L650×W600mm (V-5000 + V-420) | |
| L650×W550mm (V-5000 Tilt + V-420) | |
| X/Y oxu sürəti | 800 mm/s |
| X/Y oxu maks. sürətlənmə | 0,8 q |
| X/Y/Z-oxlarının təkrarlanması | ± 25μm, 3σ |
| X/Y/Z oxlu sürücü sistemi | Servo motor, top vint |
| Z oxu sürəti | 300 mm/s |
| Z oxu maks. sürətlənmə | 0,3 q |
| Konveyerin yükgötürmə qabiliyyəti | 10 kq |
| Min. lövhənin eni | 50 mm |
| Maks. lövhənin eni | 650 mm |
| Maks. lövhənin uzunluğu | 700 mm |
| Min. lövhənin kənarında boşluq | 5 mm |
| Maks. komponent hündürlüyü | Konveyer səthindən 100 mm yuxarı və aşağı |
| Konveyer hündürlüyü | 900±20mm |
| Konveyer sürəti | 2-5m/dəq |
| Ötürmə istiqaməti | Sol → Sağ, Sağ → Sol |
| Aşağı qayıdış yolunun hündürlüyü | Daşıma yolundan 500 mm məsafə |
